A Segurança da sua Obra
em Tempo Real
Com a instrumentação e monitoramento geotécnico, você acompanha o desempenho da sua estrutura e antecipa riscos antes que eles aconteçam.
Instrumentação e Monitoramento Geotécnico:
A Segurança da sua Obra em Tempo Real
Como uma estrutura se comporta após a sua conclusão? Como o solo reage às variações de carga e umidade ao longo do tempo? A Instrumentação e o Monitoramento Geotécnico são a resposta. Este serviço de alta tecnologia consiste na instalação de sensores para medir e acompanhar o desempenho de estruturas e maciços de solo, permitindo a detecção precoce de anomalias e a gestão proativa de riscos. É a engenharia que oferece segurança contínua e inteligência de dados para obras de grande
“Equipe técnica experiente, equipamentos modernos e relatórios técnicos detalhados com análise e recomendações.”
A Importância do Monitoramento
Da Prevenção de Riscos à Otimização de Projetos
O monitoramento geotécnico não é um custo, mas um investimento em segurança e inteligência. Em obras de grande porte ou em áreas de risco, o comportamento do solo e das estruturas pode ser imprevisível, mesmo com um projeto bem elaborado. A instrumentação permite que os engenheiros acompanhem em tempo real o que está acontecendo no subsolo e na estrutura, comparando os dados medidos com as previsões de projeto.
Os dados coletados permitem:
- Garantir a Segurança: Detectar movimentos, deformações ou pressões anormais antes que atinjam um nível crítico, permitindo a tomada de ações corretivas para prevenir falhas e acidentes.
- Validar o Projeto: Comparar o desempenho real da estrutura com as previsões do projeto, validando os modelos de cálculo e os parâmetros geotécnicos utilizados.
- Otimizar Obras Futuras: O conhecimento adquirido com o monitoramento de uma obra serve como uma valiosa base de dados para otimizar o projeto de estruturas futuras em condições similares.
- Controlar Fases Críticas da Construção: Acompanhar o comportamento do terreno durante fases críticas, como escavações profundas ou o primeiro enchimento de uma barragem.
Tipos de Obras que Requerem Monitoramento Geotécnico
Nem toda obra necessita de instrumentação, mas para determinados tipos de projetos, o monitoramento é essencial para garantir a segurança e o sucesso do empreendimento.
Nossas Soluções de Instrumentação e Monitoramento
A Mafrigeo projeta e implementa planos de instrumentação utilizando uma gama de sensores específicos para cada tipo de monitoramento. Cada instrumento é escolhido em função do parâmetro que se deseja medir e das condições específicas da obra.

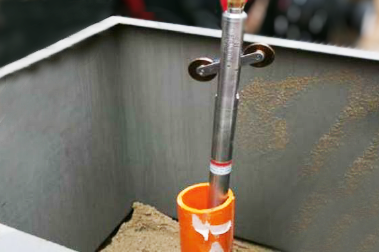

Inclinômetros
Medem deslocamentos e deformações horizontais em profundidade. São instalados em furos verticais para monitorar a estabilidade de taludes, encostas e paredes de contenção.
Como funciona: O inclinômetro consiste em um tubo-guia instalado verticalmente no solo e um torpedo eletrônico que percorre o tubo medindo a inclinação a cada 0,5 ou 1 metro. Comparando as leituras ao longo do tempo, calculamos os deslocamentos horizontais acumulados em cada profundidade.
Aplicações: Monitoramento de contenções (paredes diafragma, estacas-prancha, cortinas atirantadas), estabilidade de taludes naturais ou de corte, controle de escavações profundas próximas a estruturas existentes e monitoramento de barragens.
Vantagens: Fornece um perfil completo dos deslocamentos em profundidade, permitindo identificar a profundidade da superfície de ruptura potencial ou a zona de maior deformação da contenção.
Medidores de Recalque (Placas, Pinos e Tassômetros)
Monitoram os deslocamentos verticais (recalques) de fundações, aterros e outras estruturas. Utilizamos diferentes tipos de medidores:

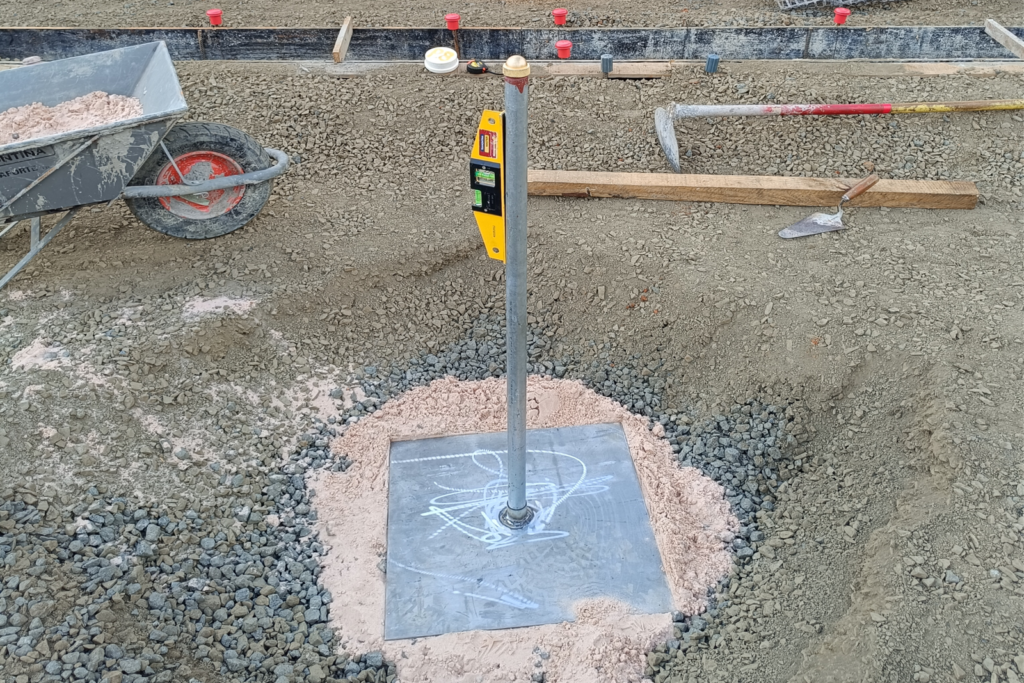

- Placas de Recalque: Instaladas na superfície do terreno ou em diferentes camadas de um aterro para medir o recalque total. São lidas topograficamente com precisão milimétrica.
- Pinos de Recalque: Marcos topográficos instalados em estruturas (edifícios, pontes, muros) para medição precisa de recalques e monitoramento de deslocamentos verticais ao longo do tempo.
- Tassômetros: Instalados em aterros para medir os recalques em diferentes alturas do maciço, permitindo calcular a compressão de cada camada e a velocidade do adensamento.
Aplicações: Controle de recalques em fundações de edifícios, monitoramento de aterros sobre solos moles, acompanhamento de barragens de terra e controle de subsidência em áreas de mineração ou túneis.

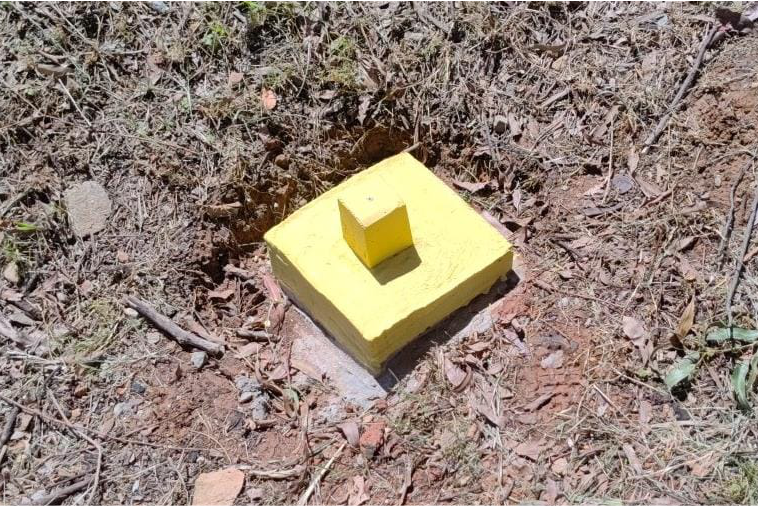

Marcos Superficiais e Referenciais de Nível Profundo (RNP)
São pontos de referência para medições topográficas de alta precisão. Os Marcos Superficiais monitoram deslocamentos horizontais e verticais na superfície,
sendo instalados em edifícios, muros ou no terreno próximo a obras que possam causar movimentações. O Referencial de Nível Profundo (RNP) é um marco estável, fundado em camada profunda e indeformável (geralmente em rocha), que serve como referência absoluta para todas as medições de recalque da obra, eliminando a influência de movimentações do terreno superficial.
Aplicações: Monitoramento de estruturas vizinhas a escavações, controle de recalques em áreas de rebaixamento de lençol freático e estabelecimento de referência de nível para grandes obras.
Piezômetros (Casagrande e Corda Vibrante)
Instalados no solo para medir a pressão da água nos poros (poropressão) ou o nível do lençol freático. São essenciais para o monitoramento da estabilidade de barragens, taludes e escavações. Trabalhamos com:
- Piezômetro Casagrande: Robusto e confiável, consiste em uma cápsula porosa instalada na profundidade desejada, conectada à superfície por tubos. A leitura é feita manualmente com um medidor de nível d’água (INA). Ideal para projetos de longo prazo.
- Piezômetro de Corda Vibrante: De alta precisão, mede a pressão da água através de um sensor eletrônico. Ideal para leituras que podem ser automatizadas no futuro e para situações que exigem resposta rápida.
Como funciona: O piezômetro Casagrande mede a altura da coluna d’água no tubo, que é convertida em pressão. O piezômetro de corda vibrante possui um diafragma que se deforma com a pressão, alterando a frequência de vibração de uma corda metálica, que é medida eletronicamente.
Aplicações: Monitoramento de barragens (controle de linha piezométrica), estabilidade de taludes (identificação de zonas saturadas), controle de rebaixamento de lençol freático em escavações e monitoramento de aterros sobre solos moles (acompanhamento do adensamento).

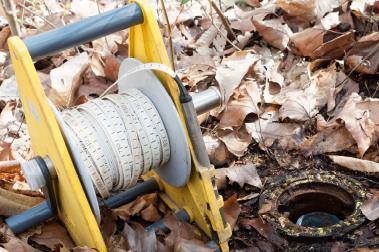

Medidor de Nível d'Água (INA)
Equipamento portátil utilizado para realizar a leitura manual do nível do lençol freático em poços de monitoramento ou piezômetros abertos, emitindo um sinal sonoro e luminoso ao tocar na água.
Como funciona: Consiste em um cabo graduado com um sensor na ponta. Ao ser descido no poço, o sensor detecta o contato com a água e emite um sinal, permitindo a leitura da profundidade do nível d’água.
Aplicações: Leitura de piezômetros Casagrande, monitoramento de poços de observação do lençol freático e controle de sistemas de rebaixamento.

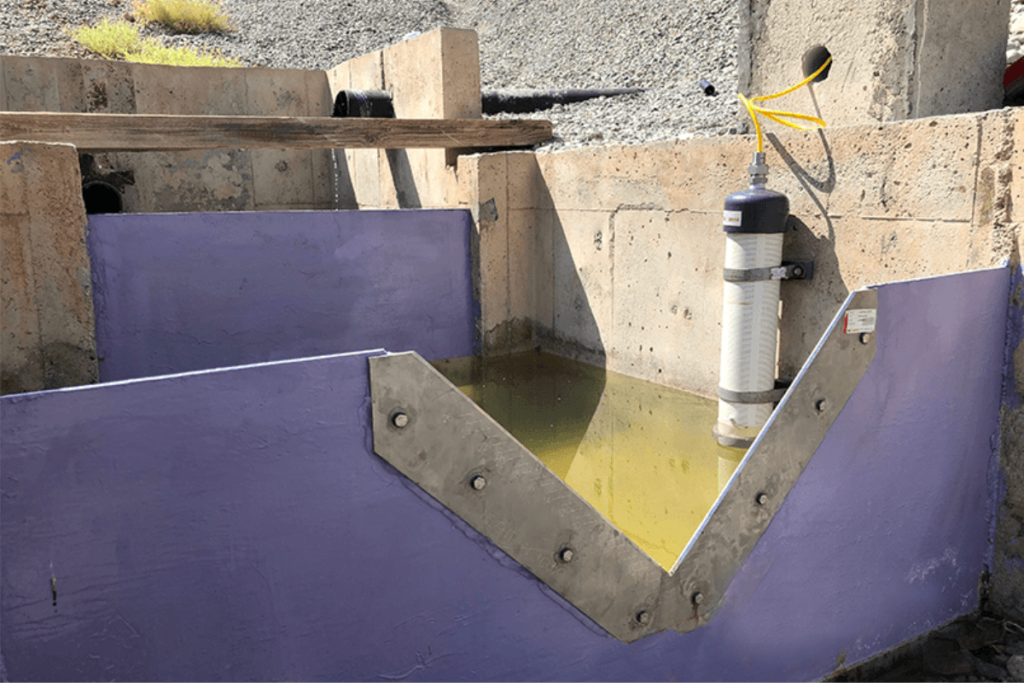

Medidores de Vazão
Essenciais para a segurança de barragens e sistemas de drenagem, os medidores de vazão monitoram a quantidade de água que percola através da estrutura ou que é captada pelos drenos.
Variações anormais na vazão podem ser um indicativo precoce de problemas internos, como erosão interna (piping) ou colmatação do sistema de drenagem, permitindo ações corretivas antes que a segurança da estrutura seja comprometida.
Como funciona: A Mafrigeo instala calhas Parshall, vertedouros ou sensores eletrônicos em pontos estratégicos do sistema de drenagem para medir o volume de água que passa em um determinado intervalo de tempo. As leituras são comparadas com dados pluviométricos e com o histórico de vazão para identificar anomalias.
Aplicações:
- Monitoramento de sistemas de drenagem de barragens de terra e enrocamento.
- Controle de eficiência de drenos profundos em contenções.
- Verificação de estanqueidade de estruturas hidráulicas.
Vantagens:
- Detecção precoce de anomalias que podem comprometer a segurança.
- Avaliação da eficiência do sistema de drenagem.
- Fornece dados essenciais para o Plano de Segurança de Barragens (PSB).
Os Benefícios Tangíveis do Monitoramento
Investir em instrumentação e monitoramento traz retornos concretos que vão além da segurança:
Da Coleta de Dados à Tomada de Decisão
Nosso Processo
A instrumentação por si só não é suficiente. O verdadeiro valor está na coleta, interpretação e análise contínua dos dados.
- Projeto do Plano de Instrumentação: Definimos quais instrumentos, em que locais e com que frequência as leituras serão realizadas.
- Instalação dos Instrumentos: Nossa equipe técnica especializada realiza a instalação em campo, garantindo o correto posicionamento e funcionamento.
- Leituras e Coleta de Dados: Realizamos as leituras manuais dos instrumentos em campo em frequências pré-definidas (diária, semanal, mensal), utilizando equipamentos calibrados.
- Análise e Interpretação: Nossa equipe de engenheiros analisa os dados coletados, comparando-os com os limites de alerta e de controle estabelecidos no projeto.
- Emissão de Relatórios Periódicos: Apresentamos os resultados em relatórios técnicos, com gráficos que mostram a evolução das leituras ao longo do tempo e com nossas análises e recomendações.
Perguntas Frequentes (FAQ)
Qual a diferença entre instrumentação e fiscalização de obra?
A fiscalização acompanha a execução dos serviços para garantir que sigam o projeto. A instrumentação mede o comportamento real da estrutura e do solo após a execução, validando as premissas de projeto e garantindo a segurança a longo prazo
O monitoramento é necessário para toda obra?
Não. É altamente recomendado para obras de grande porte, complexas ou em áreas de risco, como barragens, túneis, contenções altas, aterros sobre solos moles e escavações profundas.
Com que frequência as leituras são feitas?
A frequência varia conforme a fase da obra e o tipo de instrumento. Pode ser diária em fases críticas (como uma escavação) e passar a ser mensal ou trimestral na fase de operação da estrutura.
O que acontece se um instrumento atingir o nível de alerta?
A equipe técnica emite um comunicado imediato ao responsável pela obra, com uma análise preliminar da situação e recomendações de ações mitigatórias.
Não encontrou sua resposta?
Atendimento em Todo o Brasil
A Mafrigeo atende projetos geotécnicos em todo o território nacional. Nossa equipe técnica e equipamentos são mobilizados para qualquer região do Brasil, garantindo a mesma excelência e agilidade.
Proteja seu Ativo com Monitoramento Inteligente
Para obras de grande porte, barragens, contenções críticas e projetos em áreas de risco, o monitoramento contínuo é a forma mais inteligente de garantir a segurança e a longevidade do seu investimento. Conte com a expertise da Mafrigeo para projetar e implementar o plano de instrumentação ideal para sua necessidade.
