Sondagens e Ensaios Geotécnicos:
Segurança e Economia para sua Obra
Garanta a estabilidade da sua obra e otimize os custos da fundação com dados geotécnicos precisos.
Investigação Geotécnica de Campo:
Mapeando o Subsolo para um Projeto Seguro
A investigação geotécnica de campo é o primeiro e mais crucial passo para o sucesso de qualquer obra. É através dela que “conversamos” com o terreno para entender suas características, identificar seus pontos fracos e fortes, e coletar os dados essenciais que guiarão o projeto de fundações, contenções e terraplenagem. Um projeto construído sem um conhecimento aprofundado do subsolo é como navegar sem um mapa: arriscado, ineficiente e potencialmente desastroso.
A Mafrigeo utiliza as mais modernas e consagradas técnicas de investigação in situ para fornecer um diagnóstico preciso e confiável do subsolo, garantindo que sua obra tenha uma fundação sólida, segura e econômica. Com mais de 35 anos de experiência, nossa equipe técnica está preparada para recomendar e executar a campanha de investigação ideal para as necessidades específicas do seu projeto, desde edifícios residenciais e comerciais até grandes obras de infraestrutura.
Especialistas em Sondagens e Ensaios Geotécnicos de Campo
Oferecemos soluções completas em investigação do subsolo, utilizando tecnologia de ponta e rigor normativo para garantir a segurança e a viabilidade econômica do seu projeto em todo o Brasil.
Sondagens de Reconhecimento: Sondagem à Percussão (SPT e SPT-T), Sondagem a Trado (Investigação Preliminar), Sondagem Rotativa e Mista (Solo e Rocha)
Ensaios Especiais e Avançados: Ensaio de Piezocone (CPTu), Ensaio Dilatométrico de Marchetti (DMT), Vane Test (Ensaio de Palheta Geotecnia)
Ensaios de Permeabilidade e Infiltração: Ensaio de Permeabilidade In Situ (ABGE 107), Ensaio de Infiltração Anel Duplo, Teste de Percolação do Solo (NBR 17076)
“Com mais de 35 anos de experiência, nossa equipe técnica está preparada para recomendar e executar a campanha de investigação ideal para as necessidades específicas do seu projeto, desde edifícios residenciais e comerciais até grandes obras de infraestrutura.”
Sondagens de Reconhecimento:
O Mapa do Subsolo
O reconhecimento do subsolo é a base de toda a investigação. Utilizamos métodos consagrados para identificar as camadas de solo, determinar suas características preliminares, coletar amostras para ensaios de laboratório e definir a posição do nível d’água. Esta etapa é indispensável para a tomada de decisão nas fases iniciais de qualquer projeto.

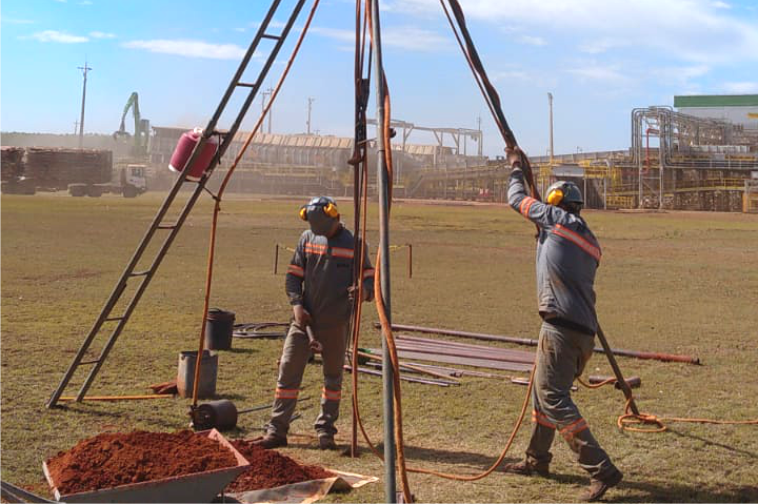

Sondagem à Percussão (SPT e SPT-T)
Regulamentada pela norma ABNT NBR 6484, a Sondagem à Percussão, conhecida como SPT (Standard Penetration Test)
é a espinha dorsal da geotecnia brasileira e o ensaio mais utilizado para o dimensionamento de fundações. Esta técnica consiste na cravação de um amostrador-padrão no solo através de golpes de um martelo de 65 kg, caindo de uma altura de 75 cm. A cada metro de profundidade, registra-se o número de golpes necessários para a penetração dos últimos 30 cm do amostrador, obtendo-se o índice de resistência à penetração (NSPT), parâmetro fundamental para estimar a capacidade de carga do solo.
Além de medir a resistência, o SPT permite a coleta de amostras deformadas do solo a cada metro, que são utilizadas para a caracterização tátil-visual em campo e para ensaios de laboratório. A identificação do nível do lençol freático também é uma informação crucial obtida durante o ensaio. Para uma análise ainda mais refinada, a Mafrigeo oferece a Sondagem SPT-T, uma versão aprimorada que adiciona a medição do torque necessário para girar o amostrador. Esse dado adicional permite estimar com maior precisão a resistência ao cisalhamento de solos coesivos (argilosos), otimizando o projeto de fundações.
- Aplicações: Essencial para projetos de fundações de edifícios, galpões, pontes, casas e qualquer estrutura que transfira carga para o solo.
- Diferenciais Mafrigeo: Equipamentos modernos e com manutenção rigorosa, equipe técnica experiente e laudos detalhados em total conformidade com a NBR 6484.

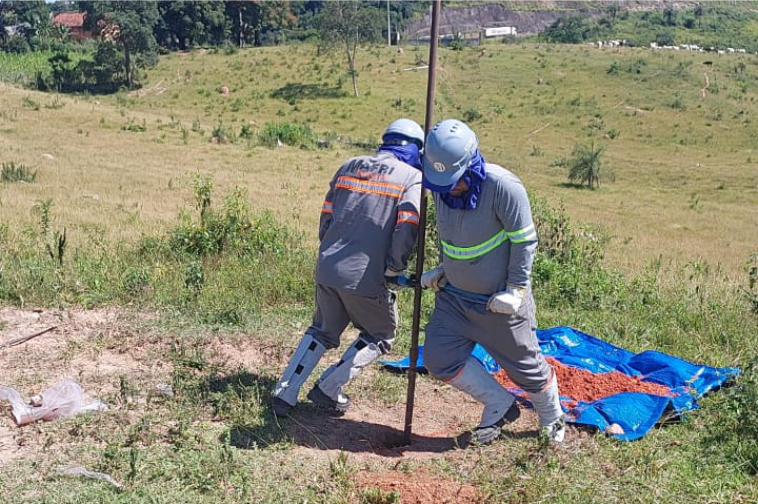

Sondagem a Trado
Regulamentada pela norma ABNT NBR 9603, a sondagem a trado é um método simples, rápido e de baixo custo para investigações preliminares de até poucos metros de profundidade.
Utilizando um trado manual ou mecânico, este ensaio é ideal para a coleta de amostras deformadas para ensaios de caracterização em laboratório, para a identificação do perfil superficial do solo e para inspeções em estudos ambientais e agrícolas. É uma excelente ferramenta para fases iniciais de reconhecimento, estudos de viabilidade e para a definição do plano de investigação principal, oferecendo um ótimo custo-benefício.
- Aplicações: Estudos de viabilidade, investigações ambientais, projetos de terraplenagem, definição de perfil de solo para projetos agrícolas.

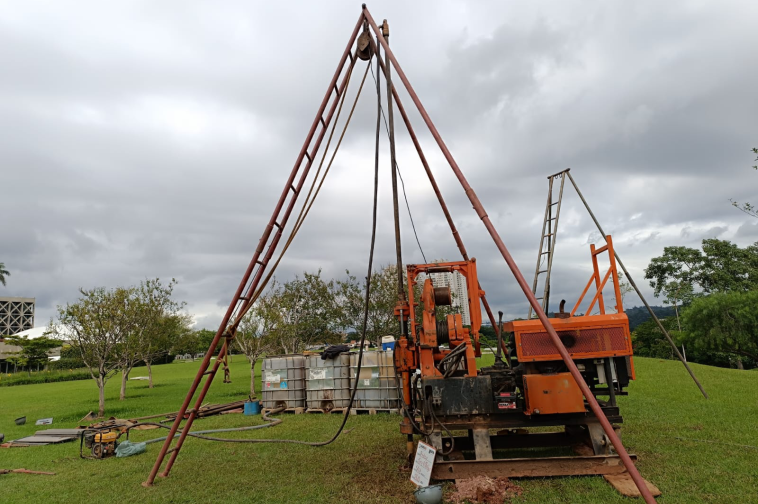

Sondagem Rotativa e Mista
Regulamentada pela norma ABNT NBR 6502, a sondagem rotativa torna-se essencial quando o terreno apresenta matacões (blocos de rocha isolados), camadas de solo impenetráveis à percussão ou rocha sã.
Este método utiliza uma coroa de diamante que perfura a rocha, permitindo a retirada de testemunhos (amostras cilíndricas intactas). A análise desses testemunhos, incluindo a determinação do Índice de Qualidade da Rocha (RQD), fornece informações cruciais sobre as características, fraturamento e resistência do maciço rochoso.
A Sondagem Mista é a solução ideal para terrenos complexos, pois combina a sondagem à percussão (SPT) no trecho em solo com a sondagem rotativa no trecho em rocha, fornecendo um perfil geotécnico completo e contínuo do terreno em uma única operação.
- Aplicações: Projetos de fundações profundas em rocha, análise de estabilidade de taludes rochosos, projetos de túneis e grandes escavações.
Ensaios Especiais de Campo:
Parâmetros Avançados in situ
Para projetos que demandam um entendimento mais profundo do comportamento do solo, realizamos ensaios especiais que fornecem parâmetros de engenharia de forma contínua e com alta resolução, diretamente no local da obra.

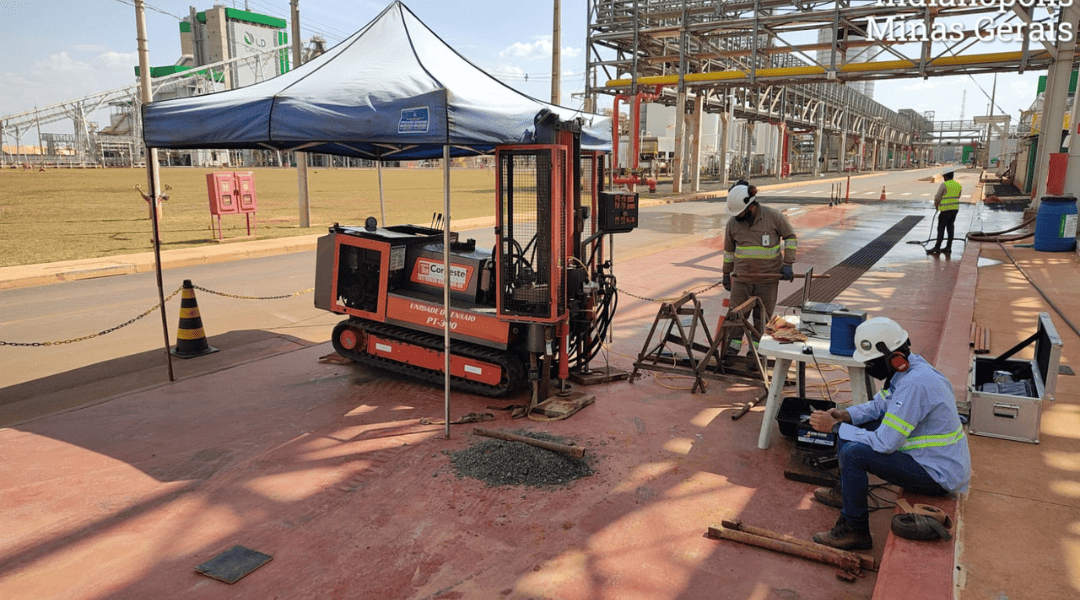

Ensaio de Cone (CPT e CPTu)
Regulamentado pela norma ABNT NBR 12069, o Ensaio de Cone (Cone Penetration Test) consiste na cravação contínua de um cone instrumentado no solo.
Ele mede de forma contínua a resistência de ponta e o atrito lateral, gerando um perfil geotécnico detalhado e em tempo real. A versão CPTu é ainda mais completa, pois também mede a poropressão (pressão da água nos poros do solo), sendo fundamental para a análise de solos moles e argilosos e para a estimativa de parâmetros de adensamento e resistência não drenada.
- Aplicações: Caracterização de depósitos de solos moles, projetos de aterros sobre solos compressíveis, dimensionamento de fundações e análise de liquefação.

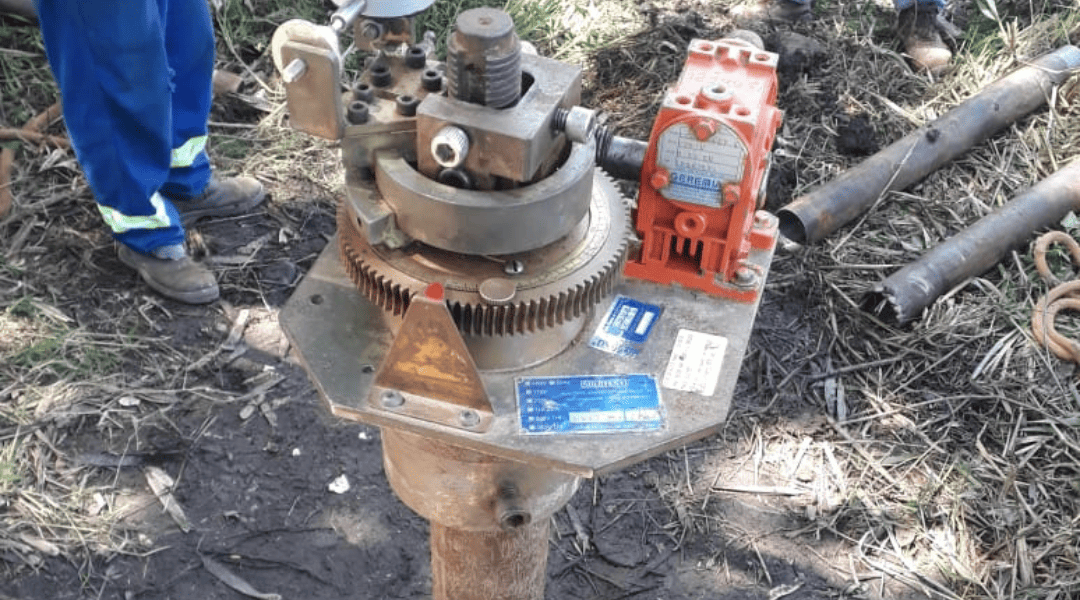

Ensaio de Palheta (Vane Test)
Regulamentado pela norma ABNT NBR 10905, o Ensaio de Palheta (Vane Test) é um ensaio específico para determinar a resistência ao cisalhamento não drenada de solos moles e argilosos diretamente no campo.
Consiste na cravação de uma palheta de quatro lâminas no solo e na medição do torque necessário para rotacioná-la. É um teste indispensável para garantir a segurança e a estabilidade de projetos de aterros sobre solos compressíveis.
- Aplicações: Projetos de aterros sobre solos moles, análise de estabilidade de taludes em argilas, fundações em solos de baixa resistência.

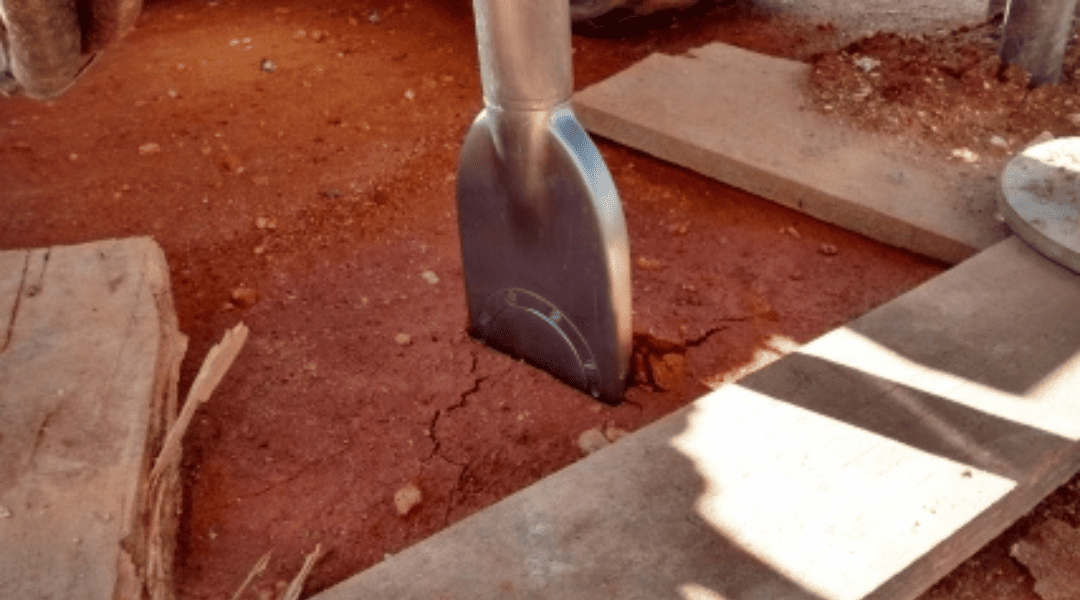

Ensaio Dilatométrico (DMT)
O Ensaio Dilatométrico de Marchetti (DMT) é um ensaio de penetração que fornece parâmetros de deformabilidade e resistência do solo com alta precisão.
Uma lâmina plana com uma membrana expansível é cravada no terreno, e em intervalos de profundidade, a membrana é pressurizada. As medições de pressão permitem determinar três parâmetros fundamentais: o Módulo Dilatométrico (ED), o Índice de Tensão Horizontal (KD) e o Índice de Material (ID). Estes dados são cruciais para a previsão de recalques, análise de adensamento e determinação do comportamento do solo sob carga.
- Aplicações: Previsão de recalques de fundações, projetos de aterros, análise de solos arenosos e argilosos, e otimização de projetos geotécnicos.
Ensaios de Caracterização e
Controle in situ
Esta categoria de ensaios é focada em obter parâmetros específicos do solo diretamente no campo, sendo cruciais para o controle de qualidade de obras de terra e para a validação de premissas de projeto.

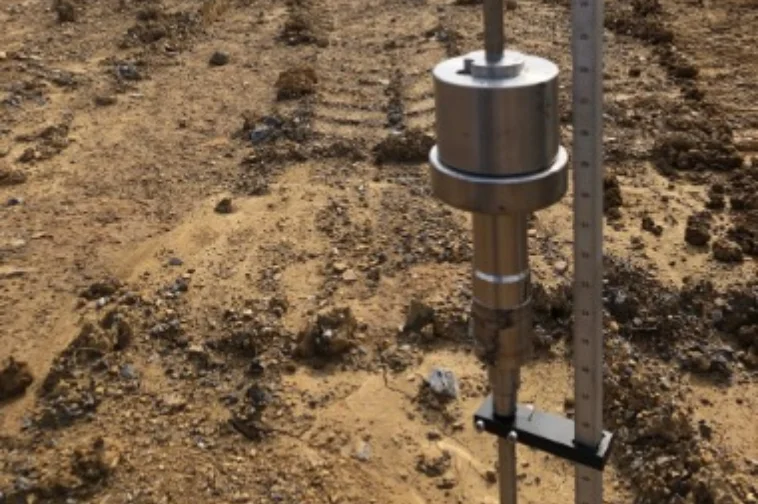

Ensaios Penetrométricos (DCP e DPL)
Regulamentados pela norma DNIT 172/2016-ME, os ensaios penetrométricos como o DCP (Dynamic Cone Penetrometer) e o DPL (Dynamic Probing Light) são ferramentas ágeis para o controle de compactação de aterros e camadas de pavimentos.
Eles fornecem uma correlação rápida da resistência do material, sendo eficientes para verificações de qualidade e investigações preliminares em campo.
- Aplicações: Controle de qualidade de aterros, verificação de camadas de base e sub-base de pavimentos, investigações em áreas extensas.
Prova de Carga em Placa
Regulamentada pela norma ABNT NBR 6489, a Prova de Carga em Placa é o teste definitivo para a validação de projetos de fundações superficiais e pavimentos.
Diferente de outros ensaios que estimam o comportamento do solo, a Prova de Carga mede diretamente a sua resposta a um carregamento real, aplicando uma carga controlada sobre uma placa rígida e medindo os deslocamentos. Este ensaio fornece os dados mais confiáveis sobre a capacidade de carga e a deformabilidade do solo.
- Aplicações: Dimensionamento de fundações superficiais, verificação da capacidade de suporte de pavimentos, calibração de parâmetros de projeto.

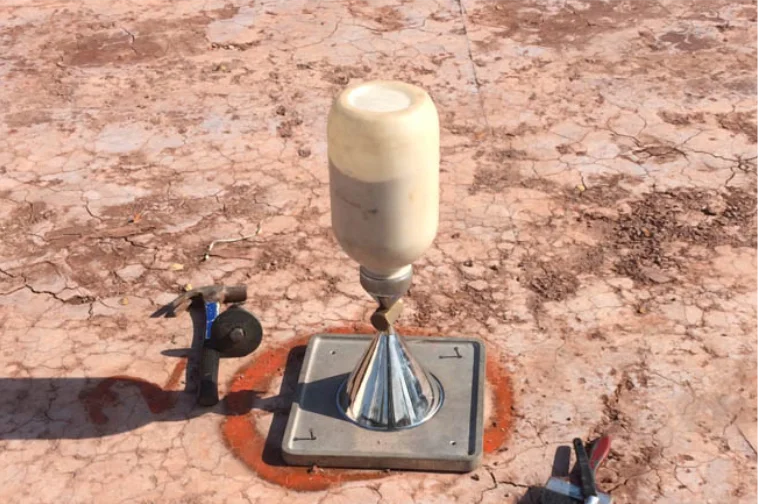

Determinação da Densidade in situ
Regulamentada pela norma ABNT NBR 7185 (Frasco de Areia) e NBR 9813 (Cilindro de Cravação), este ensaio é fundamental para o controle de qualidade da compactação de aterros.
Ele verifica se o grau de compactação especificado em projeto foi atingido em campo. A Mafrigeo realiza a determinação da densidade in situ através dos dois métodos consagrados.
- Aplicações: Controle de compactação de aterros sanitários, barragens de terra, bases de pavimentos, e qualquer obra que envolva movimento de terra.
Ensaios de Permeabilidade e Infiltração in situ
Compreender como a água se move através do solo e da rocha é crucial para uma vasta gama de projetos de engenharia, desde a estabilidade de barragens até o dimensionamento de sistemas de drenagem e saneamento.

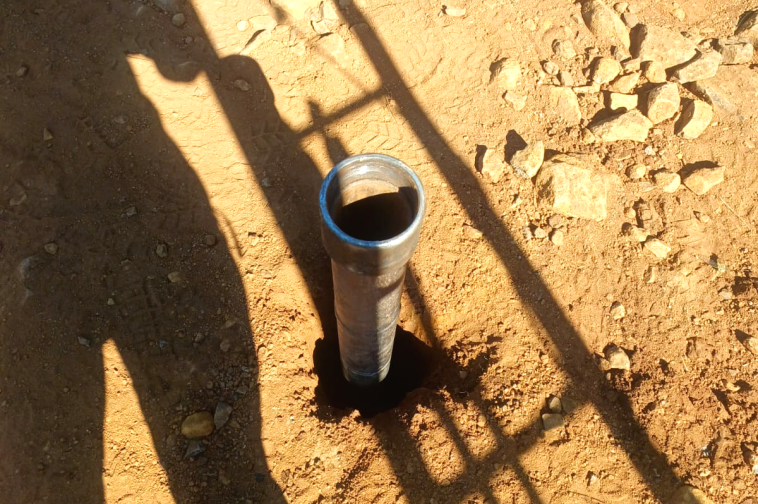

Ensaios de Permeabilidade (Métodos ABGE)
Realizamos ensaios de permeabilidade em furos de sondagem para determinar o coeficiente de permeabilidade do solo, seguindo as recomendações da ABGE (Associação Brasileira de Geologia de Engenharia e Ambiental).
Os principais métodos são:
- Ensaios de Infiltração (Carga Constante e Carga Variável): Medem a vazão de água que se infiltra no solo a partir de um furo de sondagem.
- Ensaios de Bombeamento, Rebaixamento e Recuperação: São ensaios de maior escala para determinar as propriedades hidráulicas de aquíferos.
- Aplicações: Projetos de barragens, estudos de rebaixamento de lençol freático para escavações, projetos de drenagem, estudos hidrogeológicos.
Ensaio de Infiltração com Anel Duplo
Regulamentado pela norma ABNT NBR 13292, este ensaio mede a taxa de infiltração de água no solo de forma controlada, minimizando os efeitos do fluxo lateral.
É um ensaio fundamental para projetos de irrigação e drenagem superficial.
- Aplicações: Projetos de irrigação, dimensionamento de bacias de infiltração, estudos de lixiviação de contaminantes.

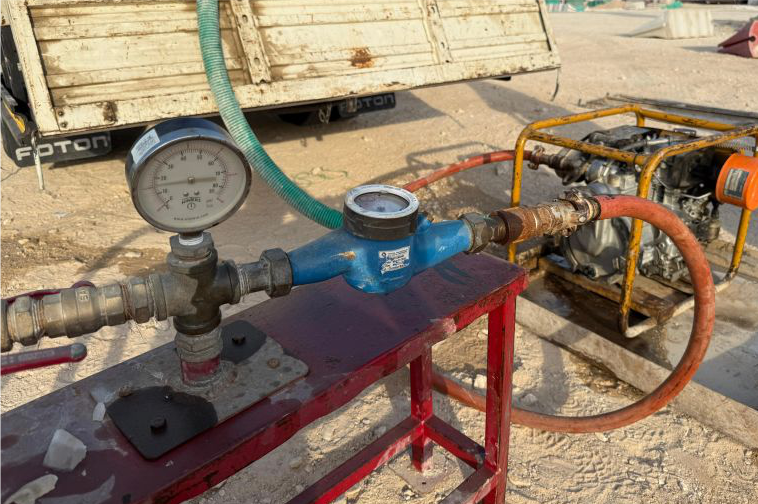

Ensaio de Perda d'Água sob Pressão (Lugeon)
Este é o ensaio padrão para determinar a permeabilidade de maciços rochosos.
Realizado em furos de sondagem rotativa, o ensaio consiste em injetar água sob diferentes pressões em um trecho isolado do furo e medir a vazão absorvida pela rocha. O resultado é expresso em unidades Lugeon (UL).
- Aplicações: Projetos de fundações de barragens, estudos para tratamento de fundações (injeções de cimento), projetos de túneis.

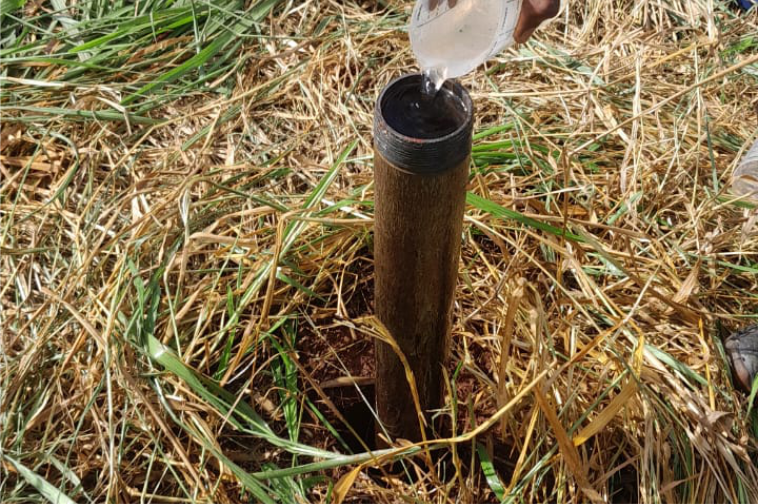

Ensaio de Infiltração para Tanques Sépticos (NBR 17076:2024)
Com a recente atualização da norma, a ABNT NBR 17076:2024 estabelece novos critérios para o dimensionamento de sistemas de tanques sépticos.
Realizamos o ensaio de infiltração conforme os rigorosos procedimentos desta norma, determinando a taxa de absorção do solo que é utilizada para dimensionar corretamente o campo de sumidouros.
- Aplicações: Projetos de saneamento para áreas não servidas por rede de esgoto, licenciamento ambiental de loteamentos e residências.
Perguntas Frequentes (FAQ)
Quanto tempo demora uma sondagem SPT?
A execução de uma sondagem SPT de qualidade, seguindo rigorosamente as normas técnicas, exige tempo. Desconfie de propostas com prazos excessivamente curtos. Conforme alerta a ABEF (Associação Brasileira de Empresas de Engenharia de Fundações e Geotecnia) em seu artigo “O Perigo das Sondagens Forjadas” [1], uma produtividade realista para uma equipe séria é, em média, de um furo de sondagem por dia, podendo variar entre 15 e 20 metros dependendo das condições do solo. Prazos muito inferiores podem indicar a supressão de etapas importantes, comprometendo a confiabilidade dos resultados e a segurança da sua obra.
Qual a diferença entre sondagem e ensaio de campo?
De forma simples, a sondagem é um método de “exploração” para identificar as camadas do subsolo e coletar amostras (ex: SPT, Rotativa). O ensaio de campo é um método de “teste” para medir um parâmetro específico do solo diretamente no local (ex: Vane Test, Prova de Carga, Ensaio de Permeabilidade).
Preciso de licença da prefeitura para realizar uma sondagem?
Na maioria dos casos, para obras privadas dentro de um terreno particular, não é necessária uma licença específica para a sondagem. Contudo, se a perfuração ocorrer em calçadas ou vias públicas, ou em áreas de proteção ambiental, autorizações especiais podem ser exigidas. É responsabilidade do contratante verificar junto aos órgãos municipais a necessidade de eventuais licenças antes do início dos trabalhos.
Por que o laudo de sondagem é tão importante?
O laudo de sondagem é o “RG” do seu terreno. Ele contém todas as informações que o engenheiro projetista precisa para dimensionar a fundação mais segura e econômica para a sua obra. Um laudo bem executado pode gerar uma economia significativa no custo da fundação, que pode representar até 15% do custo total da construção.
Não encontrou sua resposta?
Atendimento em Todo o Brasil
A Mafrigeo atende projetos geotécnicos em todo o território nacional. Nossa equipe técnica e equipamentos são mobilizados para qualquer região do Brasil, garantindo a mesma excelência e agilidade.
Qual a Investigação Certa para o seu Projeto?
A escolha do método de investigação correto é uma decisão técnica que impacta diretamente a segurança e o custo da sua obra. Investir em uma campanha de investigação geotécnica bem planejada não é um custo, mas sim o melhor seguro para o seu empreendimento. A economia gerada por um projeto de fundação otimizado pode superar em muitas vezes o valor investido na investigação.
A equipe de especialistas da Mafrigeo está pronta para analisar seu projeto e recomendar a campanha de investigação mais eficiente e econômica para suas necessidades. Entre em contato conosco e garanta a base sólida que sua obra merece.
