O dimensionamento de qualquer estrutura que interage com o solo, seja uma fundação, um talude de corte ou um muro de contenção, exige um conhecimento aprofundado sobre como esse material se comportará sob diferentes solicitações. Uma das propriedades mais cruciais para a engenharia geotécnica é a resistência ao cisalhamento do solo. Para determinar esses parâmetros de forma confiável, um dos procedimentos mais consagrados e utilizados mundialmente é o ensaio de cisalhamento direto.
Este teste de laboratório permite que engenheiros e projetistas obtenham os valores de coesão (c) e ângulo de atrito (φ), fundamentais para a análise de estabilidade e para o dimensionamento seguro e econômico de obras geotécnicas. Compreender o procedimento, a interpretação dos resultados e as aplicações deste ensaio é essencial para qualquer profissional da área. Neste guia completo, a Mafrigeo detalha tudo o que você precisa saber sobre o ensaio de cisalhamento direto.
O que é o Ensaio de Cisalhamento Direto?
O ensaio de cisalhamento direto é um procedimento de laboratório normatizado que tem como finalidade determinar a resistência ao cisalhamento de uma amostra de solo quando submetida a uma tensão normal (vertical) constante. O ensaio força o rompimento da amostra em um plano horizontal pré-definido, medindo a tensão de cisalhamento necessária para provocar a ruptura em diferentes níveis de tensão normal.
Ao realizar o ensaio com pelo menos três corpos de prova do mesmo solo, submetidos a diferentes tensões normais, é possível traçar a envoltória de resistência de Mohr-Coulomb. Essa envoltória é a representação gráfica da resistência do material e nos fornece diretamente os parâmetros de coesão e ângulo de atrito, que descrevem o comportamento do solo em relação aos esforços de corte.
Objetivo do Ensaio: Determinando a Resistência ao Cisalhamento
O principal objetivo do ensaio de cisalhamento direto é, portanto, a determinação experimental de dois parâmetros geotécnicos fundamentais:
- Coesão (c): Representa a parcela da resistência ao cisalhamento que é independente da tensão normal aplicada. Em solos puramente argilosos, é a principal componente de resistência. Em solos granulares, como areias, a coesão é geralmente considerada nula.
- Ângulo de Atrito Interno (φ): Representa a parcela da resistência que depende diretamente da tensão normal aplicada. Está associada ao atrito entre as partículas do solo e à sua capacidade de intertravamento. É a principal componente de resistência em solos granulares.
Com esses dois parâmetros em mãos, é possível aplicar o critério de ruptura de Mohr-Coulomb, uma das teorias mais importantes da mecânica dos solos, para prever o comportamento do maciço terroso em campo.
Normas Técnicas Aplicáveis
Para garantir a padronização, a qualidade e a repetibilidade dos resultados, o ensaio de cisalhamento direto deve seguir rigorosamente as especificações de normas técnicas. As principais referências no Brasil e no mundo são:
- ASTM D3080 / D3080M-23: Standard Test Method for Direct Shear Test of Soils Under Consolidated Drained Conditions. Esta é a norma da American Society for Testing and Materials, amplamente utilizada como referência internacional para a execução do ensaio em condições consolidadas e drenadas.
- ABNT NBR 12007 (Cancelada): A norma brasileira que tratava especificamente do ensaio de cisalhamento direto foi cancelada e, na prática do mercado brasileiro, a norma americana ASTM D3080 tornou-se a principal referência técnica para a execução do ensaio em solos.
É fundamental que o laboratório contratado siga os procedimentos detalhados na norma ASTM, desde a preparação das amostras até a calibração dos equipamentos e a velocidade de deformação aplicada.
Equipamento Utilizado no Ensaio de Cisalhamento Direto

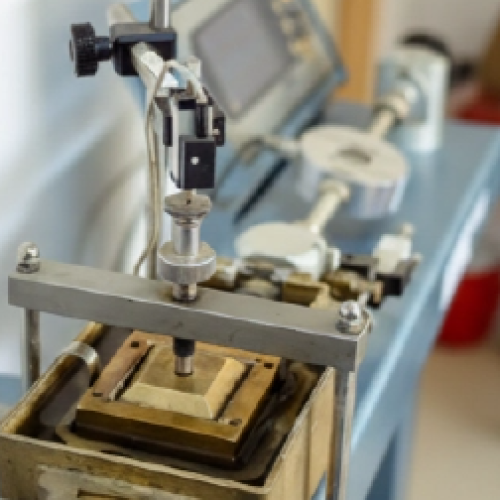

O ensaio é realizado em um equipamento chamado prensa de cisalhamento direto. Seus componentes principais são:
- Caixa de Cisalhamento: Uma caixa bipartida (geralmente de seção quadrada ou circular) onde a amostra de solo é colocada. A caixa é dividida em duas metades, uma superior e uma inferior, que podem se deslocar horizontalmente uma em relação à outra.
- Pedras Porosas: Discos porosos que são colocados acima e abaixo da amostra para permitir a drenagem da água durante as fases de adensamento e cisalhamento (em ensaios drenados).
- Sistema de Aplicação de Carga Normal: Um pistão ou sistema de pesos que aplica e mantém uma força vertical constante sobre a amostra durante todo o ensaio.
- Sistema de Aplicação de Carga Cisalhante: Um motor que aplica uma força horizontal em uma das metades da caixa de cisalhamento a uma velocidade de deformação controlada, provocando o corte na amostra.
- Sensores de Medição: Células de carga para medir as forças normal e cisalhante aplicadas, e deflectômetros (LVDTs) para medir os deslocamentos vertical e horizontal.
Procedimento do Ensaio: Passo a Passo
A execução do ensaio de cisalhamento direto pode ser dividida em três etapas principais:
1. Preparação da Amostra
A amostra de solo pode ser indeformada (retirada diretamente do campo com amostradores especiais) ou amolgada (reconstituída em laboratório com umidade e peso específico definidos). A amostra é cuidadosamente inserida na caixa de cisalhamento, e as pedras porosas são posicionadas.
2. Fase de Adensamento (Consolidação)
Uma tensão normal (σn) pré-determinada é aplicada sobre a amostra. Para ensaios do tipo consolidado, aguarda-se o tempo necessário para que o excesso de poropressão gerado pela carga se dissipe e a amostra se adense completamente. O deslocamento vertical é monitorado até sua estabilização.
3. Fase de Cisalhamento
Com a tensão normal mantida constante, inicia-se a aplicação da força de cisalhamento horizontal a uma taxa de deformação lenta e constante. Essa velocidade deve ser baixa o suficiente para garantir que não haja geração de poropressão durante o corte (condição drenada). A força de cisalhamento e os deslocamentos horizontal e vertical são medidos continuamente até que a amostra se rompa ou atinja uma deformação pré-estabelecida.
Este procedimento é repetido para, no mínimo, mais dois corpos de prova idênticos, mas com valores de tensão normal diferentes (geralmente maiores).
Interpretando os Resultados do Ensaio
Para cada corpo de prova ensaiado, obtém-se o valor da tensão de cisalhamento de pico (τ_pico) que foi necessária para romper a amostra sob uma determinada tensão normal (σn). Com os pares de valores (σn, τ_pico) de todos os corpos de prova, é possível plotar um gráfico.
Neste gráfico, a tensão normal é representada no eixo das abscissas (x) e a tensão de cisalhamento no eixo das ordenadas (y). Os pontos obtidos são então ajustados por uma linha reta, que é a envoltória de resistência de Mohr-Coulomb. A partir desta reta, determinamos:
- Coesão (c): É o intercepto da envoltória de resistência com o eixo y (o valor da tensão de cisalhamento quando a tensão normal é zero).
- Ângulo de Atrito (φ): É a inclinação da envoltória de resistência em relação ao eixo horizontal.
Esses são os parâmetros que serão utilizados nos cálculos de estabilidade e dimensionamento geotécnico.
Aplicações Práticas do Ensaio de Cisalhamento Direto
Os parâmetros de resistência obtidos no ensaio de cisalhamento direto são indispensáveis para uma vasta gama de projetos de engenharia geotécnica. Algumas das principais aplicações incluem:
- Análise de Estabilidade de Taludes: Essencial para calcular o fator de segurança de taludes naturais e de corte, bem como de aterros e barragens de terra.
- Projetos de Contenção: Utilizado no dimensionamento de muros de arrimo, cortinas de estacas e outras estruturas de contenção, para calcular os empuxos de terra.
- Fundações Superficiais: Ajuda a determinar a capacidade de carga de sapatas e radiers, especialmente em solos coesivos.
- Análise de Interface Solo-Estrutura: O ensaio pode ser adaptado para medir o atrito entre o solo e diferentes materiais, como concreto, aço ou geossintéticos.
Ensaio de Cisalhamento Direto vs. Ensaio Triaxial: Qual a Diferença?
Outro ensaio comum para determinar a resistência ao cisalhamento é o ensaio triaxial. Embora ambos tenham o mesmo objetivo, existem diferenças importantes:
| Característica | Ensaio de Cisalhamento Direto | Ensaio Triaxial |
| Plano de Ruptura | Forçado a ocorrer na horizontal | Ocorre no plano mais fraco da amostra |
| Tensões | Não é possível controlar as tensões principais | Controle total sobre as tensões principais (σ1, σ2, σ3) |
| Poropressão | A medição da poropressão não é prática | Permite a medição precisa da poropressão |
| Complexidade | Mais simples, rápido e de menor custo | Mais complexo, demorado e de maior custo |
| Aplicação | Ideal para análises drenadas e problemas planares | Mais versátil, permite simular diversas condições de campo (drenado, não drenado) |
Em geral, o ensaio de cisalhamento direto é uma excelente opção para obter os parâmetros de resistência drenada de forma rápida e econômica, sendo muito adequado para a maioria dos projetos de rotina. O ensaio triaxial é geralmente reservado para projetos mais complexos ou que exigem a simulação de condições não drenadas.
Quando Solicitar um Ensaio de Cisalhamento Direto?
A solicitação de um ensaio geotécnico como o de cisalhamento direto é um passo crucial após a fase de investigação de campo, que geralmente envolve a caracterização do solo. Se o seu projeto envolve qualquer uma das situações abaixo, este ensaio é altamente recomendado:
- Dimensionamento de fundações superficiais.
- Verificação da estabilidade de um talude existente ou projetado.
- Projeto de um muro de contenção ou estrutura de arrimo.
- Análise da estabilidade de um aterro sobre solo mole.
- Projetos que utilizam geossintéticos para reforço do solo.
Investir em ensaios de laboratório de qualidade é garantir a segurança e a otimização econômica do seu empreendimento, evitando superdimensionamentos desnecessários ou, pior, o risco de uma ruptura.
