O monitoramento de taludes é uma atividade de engenharia geotécnica fundamental para garantir a segurança de obras e a prevenção de acidentes. Em um país com a diversidade geológica e climática como o Brasil, onde áreas urbanas e grandes projetos de infraestrutura frequentemente se deparam com terrenos inclinados, a análise contínua do comportamento de maciços de solo e rocha é indispensável. Através da instalação e leitura de instrumentos específicos, é possível detectar movimentos milimétricos, variações na pressão da água e outras alterações que podem indicar a iminência de um colapso, permitindo a tomada de ações preventivas e corretivas a tempo.
Ignorar a necessidade de um acompanhamento técnico rigoroso é colocar em risco não apenas o patrimônio, mas, principalmente, vidas. Este guia completo aborda a importância do monitoramento, os principais instrumentos utilizados, como eles funcionam e em que situações essa prática se torna obrigatória, oferecendo um panorama detalhado sobre como a engenharia atua para mitigar os riscos associados à instabilidade de taludes.
Por que o Monitoramento de Taludes é Crucial?
A principal razão para realizar o monitoramento de taludes é a segurança. A ruptura de um talude, seja ele natural ou de corte/aterro, pode ter consequências catastróficas. Deslizamentos de terra podem soterrar edificações, interditar rodovias e ferrovias, romper barragens e causar perdas humanas e ambientais irreparáveis. O monitoramento funciona como um sistema de alerta precoce, fornecendo dados que, ao serem interpretados por engenheiros geotécnicos, revelam a evolução do estado de equilíbrio do maciço.
Além da prevenção de desastres, o monitoramento contínuo oferece outros benefícios importantes:
- Otimização de Projetos: Os dados coletados permitem validar as premissas e os parâmetros geotécnicos utilizados na fase de projeto, como os obtidos em ensaios de laboratório. Isso pode levar a ajustes e otimizações em projetos de contenção e estabilização, resultando em soluções mais seguras e econômicas.
- Segurança na Execução da Obra: Durante a construção de cortes e aterros, o monitoramento acompanha o desempenho da estrutura à medida que ela é executada, garantindo que o comportamento real esteja de acordo com o previsto.
- Gestão de Risco a Longo Prazo: Para estruturas existentes, o monitoramento permite avaliar o impacto de fatores externos ao longo do tempo, como chuvas intensas, variações do nível d’água de reservatórios ou novas sobrecargas na crista do talude.
- Base para Tomada de Decisão: Em caso de detecção de anomalias, os dados de instrumentação são a base técnica para a definição de níveis de alerta (atenção, alerta e emergência) e para a elaboração de planos de ação, que podem incluir desde a intensificação das leituras até a evacuação de áreas de risco.
Tipos de Instrumentos para Monitoramento de Taludes
A escolha dos instrumentos depende das características do talude, do tipo de movimento esperado (deslizamento planar, rotacional, queda de blocos) e dos objetivos do monitoramento. Geralmente, utiliza-se uma combinação de diferentes equipamentos para obter uma visão completa do comportamento do maciço. A base para qualquer projeto de instrumentação é uma sólida investigação do terreno através de sondagens geotécnicas.
Inclinômetros
Os inclinômetros são projetados para medir deslocamentos horizontais (laterais) no interior do maciço. O sistema consiste em um tubo de acesso especial, com ranhuras internas (guias), que é instalado em um furo de sondagem. A sonda do inclinômetro é descida pelo tubo, e sensores internos medem a inclinação em relação à vertical em intervalos regulares de profundidade. Ao comparar leituras realizadas em datas diferentes, é possível calcular o perfil de deslocamento acumulado e identificar a profundidade exata da superfície de ruptura.
Piezômetros (Casagrande e Corda Vibrante)
Os piezômetros são essenciais para medir a poropressão, ou seja, a pressão da água nos poros do solo. A água exerce um papel crítico na estabilidade, pois reduz a resistência ao cisalhamento do material. Existem diferentes tipos de piezômetros:
- Piezômetro de Casagrande (ou de Tubo Aberto): É um sistema simples e robusto, consistindo em um tubo com uma ponta porosa (bulbo) instalada na profundidade de interesse. A água do solo entra no tubo até atingir o equilíbrio, e a altura da coluna d’água, medida com um medidor de nível d’água, corresponde à pressão intersticial naquele ponto.
- Piezômetro de Corda Vibrante: É um sensor elétrico mais sofisticado e preciso. Um diafragma metálico flexível fica em contato com o solo através de uma pedra porosa. A pressão da água deforma o diafragma, alterando a tensão de uma corda de aço interna. A frequência de vibração dessa corda é lida por um equipamento na superfície e convertida em um valor de pressão. São ideais para leituras remotas e automatizadas.
Medidores de Nível d’Água (INA)
Utilizados para medir a posição do nível freático, os Indicadores de Nível d’Água (INA) são instalados em furos de sondagem. São similares aos piezômetros de tubo aberto, mas com uma seção ranhurada maior para permitir que a água entre e saia mais livremente, refletindo a variação do lençol freático na região. A leitura é feita com uma sonda que emite um sinal sonoro e/ou luminoso ao tocar a superfície da água.
Placas de Recalque
As placas de recalque são usadas para medir deslocamentos verticais (recalques) na superfície ou no interior de aterros. Uma placa metálica é instalada na cota desejada e conectada a uma haste que se estende até a superfície. As variações de cota da extremidade da haste, medidas por topografia de precisão, indicam o recalque ocorrido na base da placa.
Marcos Superficiais e Pinos de Recalque

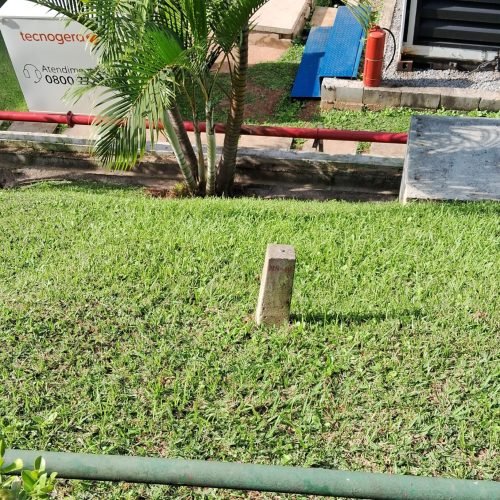

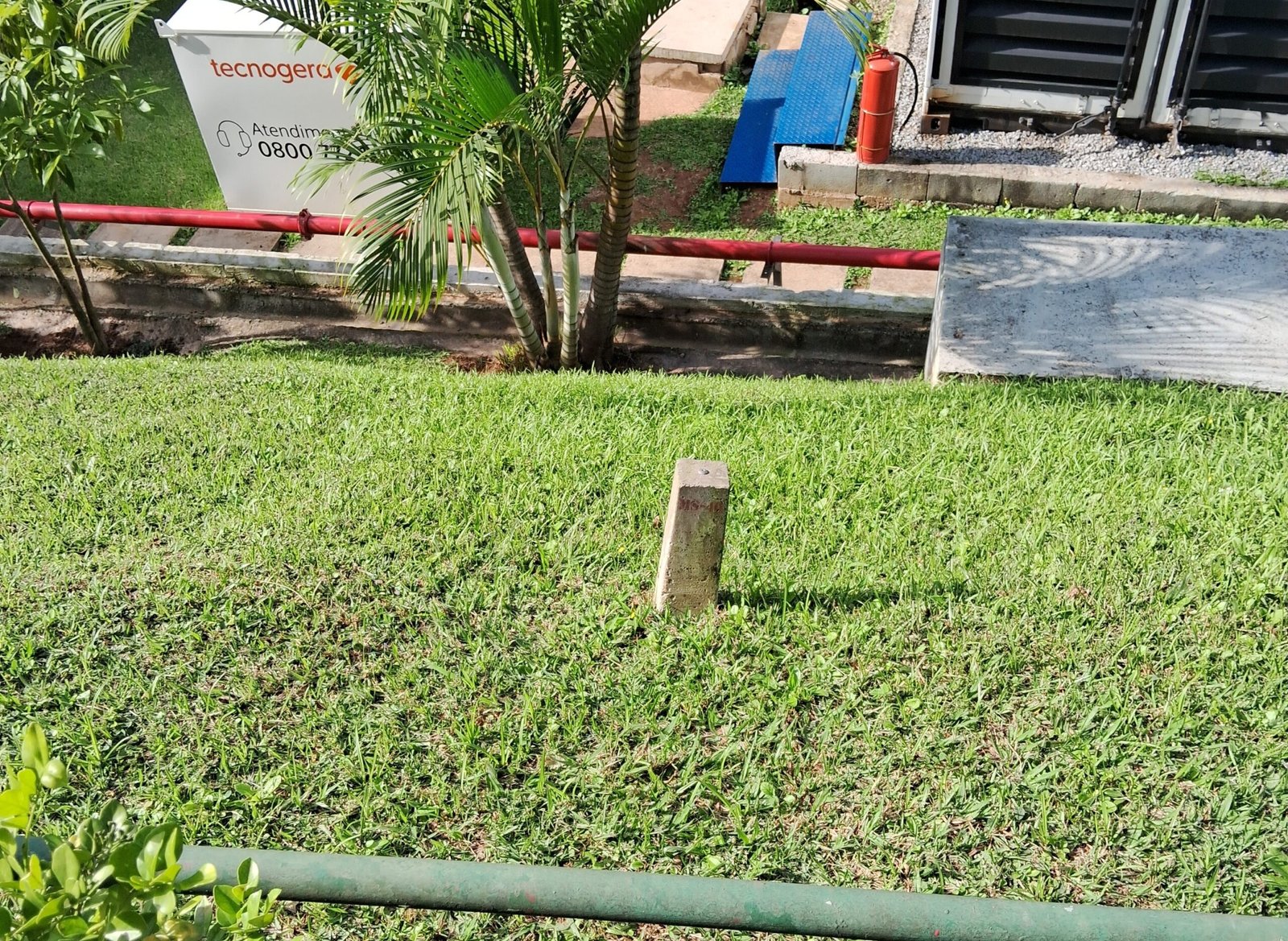

São os instrumentos mais simples para o monitoramento de deslocamentos. Consistem em marcos de concreto ou pinos metálicos cravados no terreno ou em estruturas. Suas coordenadas (X, Y, Z) são periodicamente medidas por topografia de alta precisão. A comparação das coordenadas ao longo do tempo revela os deslocamentos horizontais e verticais (recalques) da superfície do talude.
Tassômetros
Os tassômetros, ou medidores de recalque de profundidade, permitem medir os recalques em diferentes profundidades dentro de um maciço de solo, sendo muito utilizados em aterros sobre solos moles. O sistema pode ser magnético, onde anéis magnéticos são fixados no terreno em diferentes cotas ao redor de um tubo de acesso, e uma sonda detecta a posição de cada anel.
Frequência de Leituras e Interpretação de Dados
A frequência das leituras depende da criticidade da estrutura e do seu comportamento. Em fases de construção ou em períodos de chuvas intensas, as leituras podem ser diárias ou até mais frequentes. Em condições normais de operação, a frequência pode ser semanal, quinzenal ou mensal.
A interpretação dos dados é a etapa mais importante do monitoramento de taludes. Gráficos de deslocamento versus tempo ou pressão versus tempo são analisados para identificar tendências. Acelerações nos deslocamentos ou elevações bruscas da poropressão são sinais de alerta que exigem uma investigação imediata e, possivelmente, a implementação de medidas de mitigação.
Quando o Monitoramento de Taludes é Obrigatório?
O monitoramento é uma exigência em diversas situações, especialmente em projetos de grande responsabilidade. A legislação brasileira e as normas técnicas da ABNT, como a NBR 11682 – Estabilidade de Taludes, estabelecem critérios para a necessidade de instrumentação. Geralmente, o monitoramento é obrigatório para:
- Barragens de mineração e de geração de energia.
- Taludes de corte e aterro de grande altura ou com alto risco associado (próximos a áreas urbanas, rodovias importantes, etc.).
- Contenções de grande porte.
- Áreas com histórico de instabilidade ou classificadas como de alto risco geológico.
- Durante a execução de obras que possam impactar a estabilidade de taludes vizinhos.
Relação com a Análise de Estabilidade
O monitoramento e a análise de estabilidade são processos complementares. A análise de estabilidade, realizada na fase de projeto com base nos dados de sondagens como a SPT e ensaios, calcula o Fator de Segurança do talude. O monitoramento, por sua vez, verifica se o comportamento real do talude é compatível com o previsto na análise. Os dados de instrumentação, especialmente os de poropressão, podem ser usados para “calibrar” os modelos de análise, tornando as previsões futuras mais precisas.
O monitoramento de taludes é uma ferramenta poderosa da engenharia geotécnica para a gestão da segurança e a prevenção de desastres. A escolha correta dos instrumentos, a execução precisa das leituras e, acima de tudo, a interpretação criteriosa dos dados por profissionais experientes são a chave para garantir a estabilidade de encostas e a proteção da sociedade.
